Tutorial Rip Pada Inventor

By Irwan Ramdani

Rip

Berikut langkah-langkah dalam Tutorial Rip Pada Inventor

1. Pertama kita harus membuat lingkaran seperti di bawah ini

1

2. Kemudian kita bisa Offset sesuai gambar yang diinginan dan tebal plat nya , saya ambil contoh 10 mm

2

3. Lalu kita extrude tebalnya pada lingkaran tersebut , sebagai contoh saya extrude dengan tebal 500

3

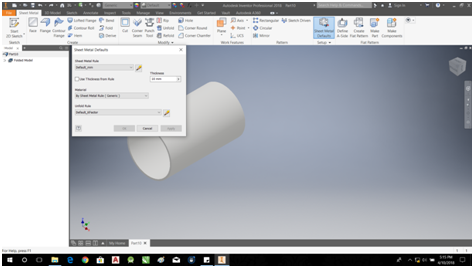

4. Langkah selanjutnya kita setting “sheet metal default” nya , lalu masuukan ketebalannya sesuai dengan ketebalan yang telah kita buat tadi , yaitu 10 mm

4

5. Jika sudah maka kita buat titik point pada bagian yang ingin di potong caranya klik point – klik lingkar luar pada lingkaran – klik XZ plane (sesuaikan tergantung mau dibagian mana dibuat pointnya)

5

6. Jika sudah maka kita klik rib – klik Rib Face (pilih bagian sisi luar tabung)- klik Rib Point (pilih point yang telah kita buat tadi) – maka akan muncul seperti gambar di bawah ini, lalu klil

6

7. Selesai , untuk lebih jelasnnya bisa dilihat klik video di bawah ini , Terimakasih.
