Kali ini ada notasi dimensi pada gambar dengan tulisan G 3/4 seperti pada pic berikut ini
Apa maksud dari notasi tersebut?
BIla kita lihat notasi tersebut merujuk pada gambar ulir. Maka kita bisa lihat pada tabel ulir. Simbol G merupaka ulir pipa dengan standar British.

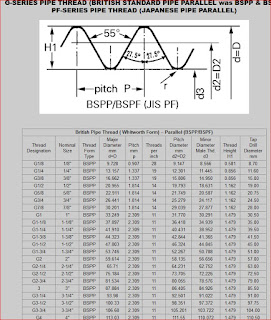

Berikut tabel nya:
Membuat ulir tersebut di Inventor pun cukup mudah.Kita tinggal pilih aja standar dan ukuran yang sesuai.
Semoga bermanfaat
 |
| G 3/4 |
BIla kita lihat notasi tersebut merujuk pada gambar ulir. Maka kita bisa lihat pada tabel ulir. Simbol G merupaka ulir pipa dengan standar British.
Berikut tabel nya:
 |

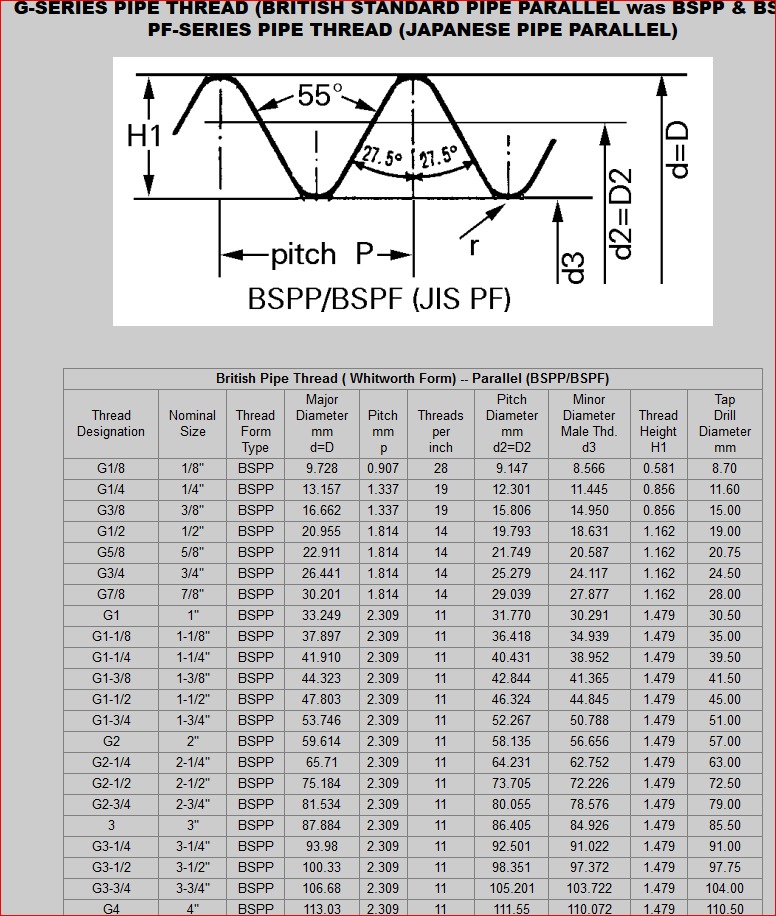

| Tabel GB PipeThread |
 |
| GB Pipe Thread |
Semoga bermanfaat
